Questo comando è presente per tutti i modelli ad elementi finiti. Ad esempio [Modelli FEM->Straus7->Edita le azioni MIF], ma anche [Modelli FEM->CMP->Edita le azioni MIF] e così via.


Cosa siano le MIF, e come si possano direttamente scrivere all'interno del vostro modello strutturale di origine, è spiegato in Azioni minime sulle aste: MIF.

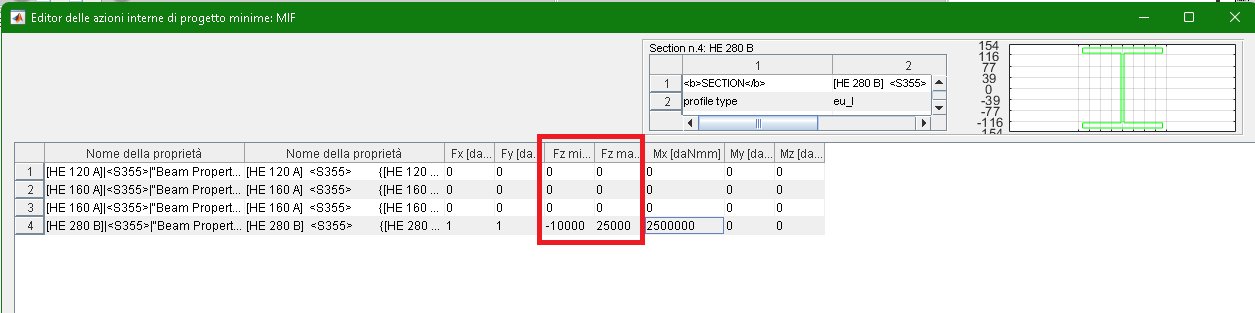

Questo menù apre una schermata come segue:


Ogni sezione del modello è rappresentata con una riga, e ad ogni sezione corrispondono 6+1 =7 caratteristiche di sollecitazione, Fx, Fy, Fz, Mx, My ed Mz. La sola Fz (lo sforzo assiale) è riportata due volte: nel suo valore minimo (che è di compressione se negativo) e massimo (di tensione se positivo).

Naturalmente può accadere che sia il valore minimo e quello massimo di Fz siano negativi o positivi entrambi.



Fx ed Fy, i tagli, sono allineati con gli assi di inerzia X ed Y, come rappresentati in figura in alto a destra. Per analogia si ricava l'orientazione delle altre forze. Mz è il momento torcente.
