H_beam_KNEE_JOINT

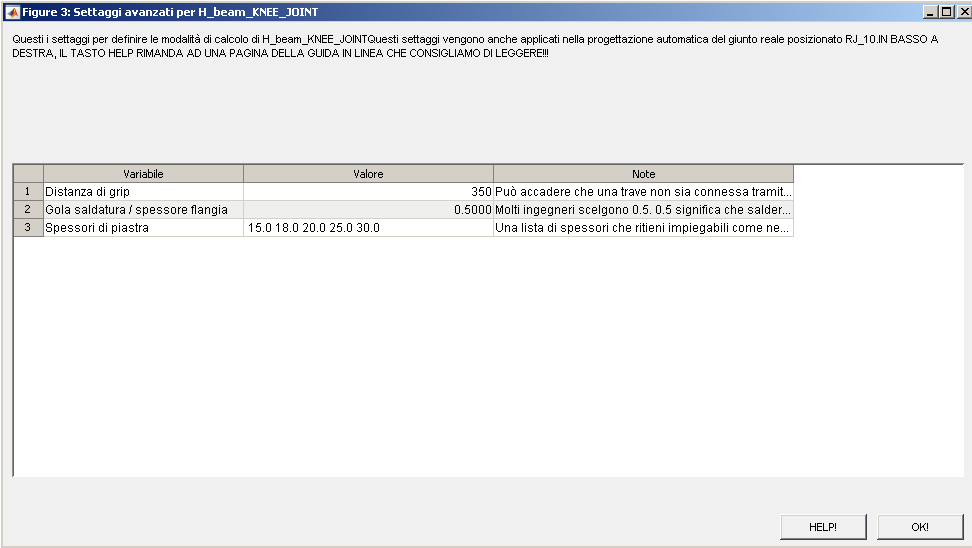

In questo menù possiamo editare i parametri per il settaggio del giunto reale posizionato RJ_10 e del giunto H_beam_KNEE_JOINT.
(1) la distanza di GRIP è la massima distanza (in mm) di cui CalcS è abilitato ad allungare la trave oggetto di collegamento per trovare una trave idonea ad un collegamento di tipo RJ_10.
In molti modelli ad elementi finiti la distanza sarà in generale zero (cioè i due tratti di trave avranno in comune un medesimo nodo), ma in taluni approcci di modellazione esistono ad esempio
"link rigidi" che coprono la "zona di nodo" cioè la zona in cui le due sagome delle travi sono compresenti: in questo caso CalcS avrà bisogni di allungare alcuni elementi
per trovare il punto di intersezione.
(2) Questa è la profondità di gola della saldatura fillet weld (cordone di angolo) che viene usata per il nodo.
Una altezza di gola di 0.5 corrisponde ad un lato di 0.7 volte lo spessore minimo. E' possibile aumentare questo valore, ma non diminuirlo.
(3) potete scrivere qui una lista degli spessori ammissibili (vale nel caso CalcS debba progettare in automatico questo nodo).
