Questa scheda consente il calcolo di un giunto trave-colonna flangiato impiegando il "metodo delle componenti" che è alla base di UNI EN 1993-1-8 “Eurocode 3 – design of joints”. Il giunto e' di tipo cerniera, cioe' si considera la flangia sufficientemente debole rispetto ai bulloni da piegarsi per consentire rotazioni della trave.



Titolo della Scheda: Titolo che il progettista può attribuire alla scheda, personalizzandola con inserimento di informazioni a testo libero.


Profilo della colonna: profilo dell'elemento colonna.


Dimensioni P1 e 2 della piastra: dimensioni in [mm], P1 indica quanti millimetri mancano a raggiungere il bordo del profilo della trave, P2 indica quanti millimetri mancano a raggiungere il bordo del profilo della colonna. Possono ambedue essere negativi


Numero dei bulloni su ciascun lato: ad esempio indicando 3 si chiederanno 3 coppie di bulloni


G o F ? : CalcS chiede al progettista se deve eseguire il calcolo considerando l'area della sezione filettata del bullone (F) o l'area della sezione non filettata (G). Ovviamente per bulloni a filetto totale questo tipo di scelta è obbligata, in quanto la sezione resistente è quella filettata. Per un bullone a filetto parziale, la soluzione più corretta sarebbe eseguire il calcolo sulla sezione non filettata (e prescrivere un bullone delle dimensioni adeguate affinchè tutti i piani di taglio del collegamento ricadano sulla sezione totale del gambo del bullone); spesso il progettista, pur utilizzando bulloni a filetto parziale, decide di eseguire il calcolo del bullone sulla sezione filettata.


Tipo di bullone: Si sceglie dalla lista


Spessore piastra: in [mm].


Sollecitazioni Fx Fy Fz: in [daN]. Le sollecitazioni si intendono agire sulla trave. Fz e' la azione assiale, positiva se di trazione, Fy la azione di taglio parallela alla anima. Possono essere inserite varie combinazioni di carico, ad esempio scrivendo "0 1000 2000 0 1000 -4000" si definiscono due combinazioni con 1000 daN di taglio lungo l'anima e 2000 daN di trazione e 4000 daN di compressione, rispettivamente.

La forza Fx, seppur scritta per completezza, non viene considerata nel calcolo di questo giunto. Della forza Fy, come descritto meglio nel seguito, conta il solo valore assoluto.



Sollecitazioni Mx My Mz: in [daNmm]. Non vengono attualmente usate (il nodo e' una cerniera), ma devono essere coerenti con il dato delle forze. Per esempio se nelle forze si sono scritte 2 combinazioni, qui dovremo scriverne pure 2, ad esempio "0 0 0 0 0 0".



.



Angolo Alpha:  in gradi sessagesimali [deg]. Se positivo, indica che la trave sale verso destra, se negativo indica che la trave scende verso destra.


Profilo trave:  scegliere dalla lista


Materiale trave: scegliere dalla lista


Materiale flangia: scegliere dalla lista


Materiale colonna: scegliere dalla lista (il materiale della colonna viene scritto in questa posizione, e non vicino al profilo colonna per analogia con altre schede)


Normativa: scegliere dalla lista


Vi ricordiamo che facendo click con il tasto destro sulla presente scheda nell'albero presente sulla sinistra potete esportare il nodo calcolato in Freecad e poi in IFC (Esporta in FreeCad), in alternativa esportare in DXF cliccando l'apposito tasto in basso a sinistra nel grafico.

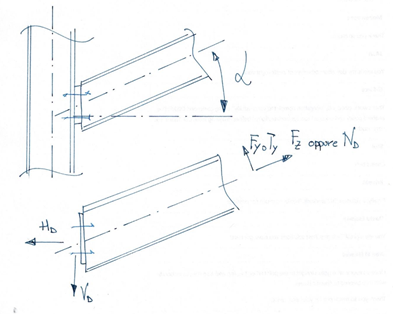

Nota sulla determinazione delle Azioni di progetto Hd e Vd

Il giunto viene calcolato per le azioni Hd e Vd, perpendicolari e parallele alla trave rispettivamente.

Per semplicità ed a favore di sicurezza vengono stimate per eccesso le componenti la forza trasmessa in direzione perpendicolare alla colonna (trazione Hd) e,
la forza trasmessa in direzione parallela alla colonna (taglio Vd).

Tali azioni Hd e Vd vengono stimate a partire dalle azioni interne nella trave orizzontale, inclinata di angolo α rispetto alla direzione X.

Se Nd >0 (trazione)
         Hd = Nd cos(|α|) + |Ty| sen(|α|)
         Vd = Nd sen(|α|) + |Ty| cos(|α|)
Se Nd <=0 (compressione)
         Hd = Nd cos(|α|) - |Ty| sen(|α|)
         Vd = -Nd sen(|α|) - |Ty| cos(|α|)
Del valore di Hd è significativo il segno (positivo indica trazione che tende ad allontanare trave e colonna ), di Vd si assume significativo il solo valore assoluto.


Nota sulle sottoschede impiegate per studiare le resistenze di nodo.

CalcS studia la resistenza del nodo isolandone alcune componenti, ciascuna analizzata in una sottoscheda specifica.

Sono sei le sottoschede impiegate per questo giunto:


  1. Scheda BOLT per bullone lato colonna (BOLT (bullone))
  2. Scheda BOLT per bullone lato piastra
  3. Scheda EN1993_1_8_TstubTrazione per flangia lato colonna (EN 1993-1-8 T stub in trazione)
  4. Scheda EN1993_1_8_TstubTrazione per flangia lato trave (nervatura principale è anima trave)
  5. Scheda EN1993_1_8_TstubTrazione per flangia lato trave (nervatura principale è ala)
  6. Scheda EN1993_1_8_Web transverse compression (EN 1993-1-8 Anima della colonna a compressione locale)
  7. Scheda EN1993_1_8_Web transverse tension  (EN 1993-1-8 Anima della colonna a trazione locale)
