Per rendere Steel Draw ancora piu' competitivo, si e' scelto di dividerlo in due varianti:

1. Steel Draw Engineering

2. Steel Draw Full (Anche semplicemnete Steel Draw).

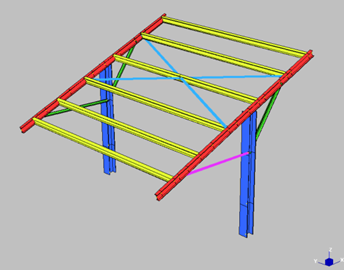

Per spiegare la differenza, consideriamo la "semplice e non bellissima" tettoia fotovoltaica base che vediamo in figura sottostante:

  =>


Con la versione Steel Draw full

potremo ottenere questi disegni:

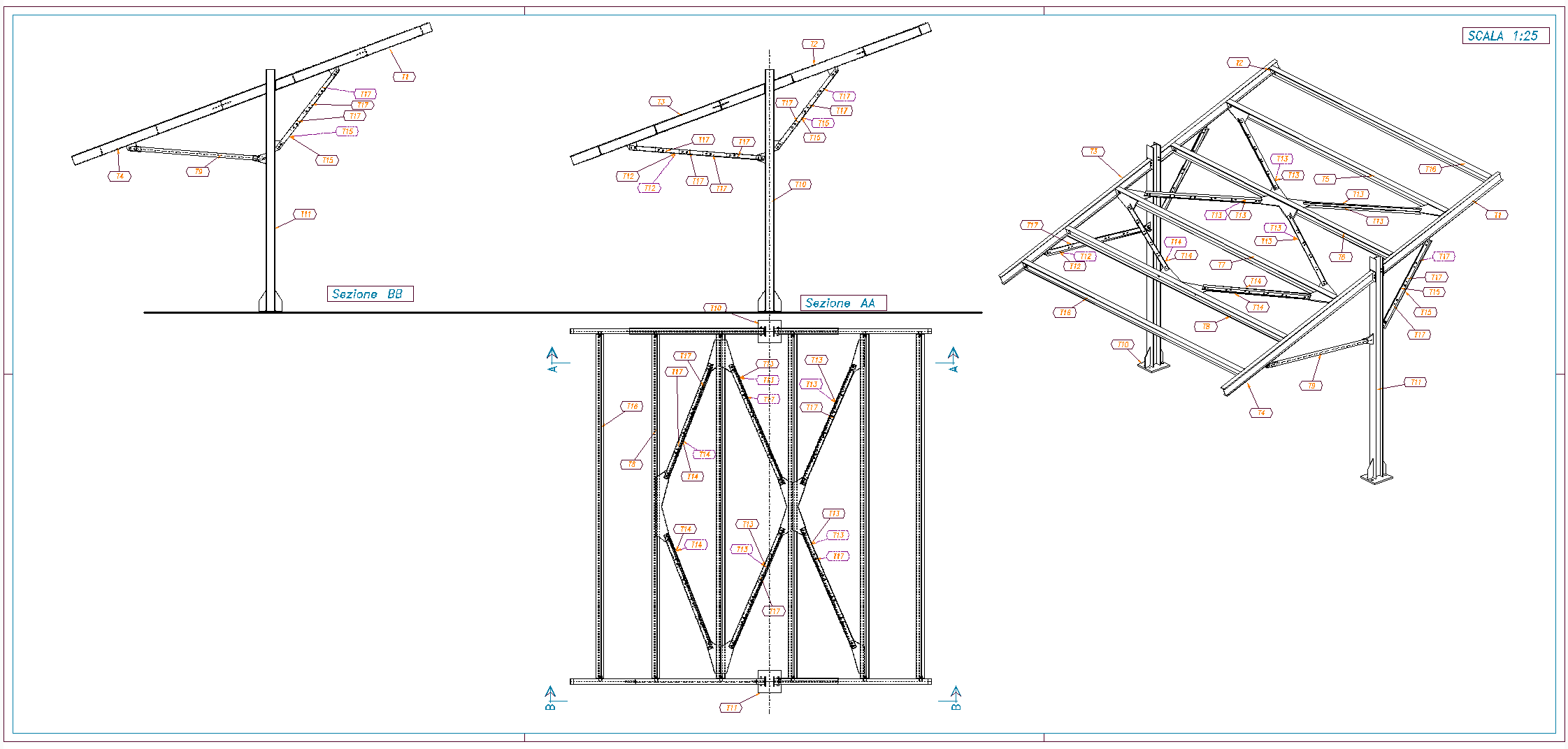

  1. Un disegno complessivo con indicazione delle MARCHE. Vedremo piu' avanti cosa siano le MARCHE,

la colonna T11 e' ad esempio una MARCA, cioe' un pezzo finito da montare in cantiere

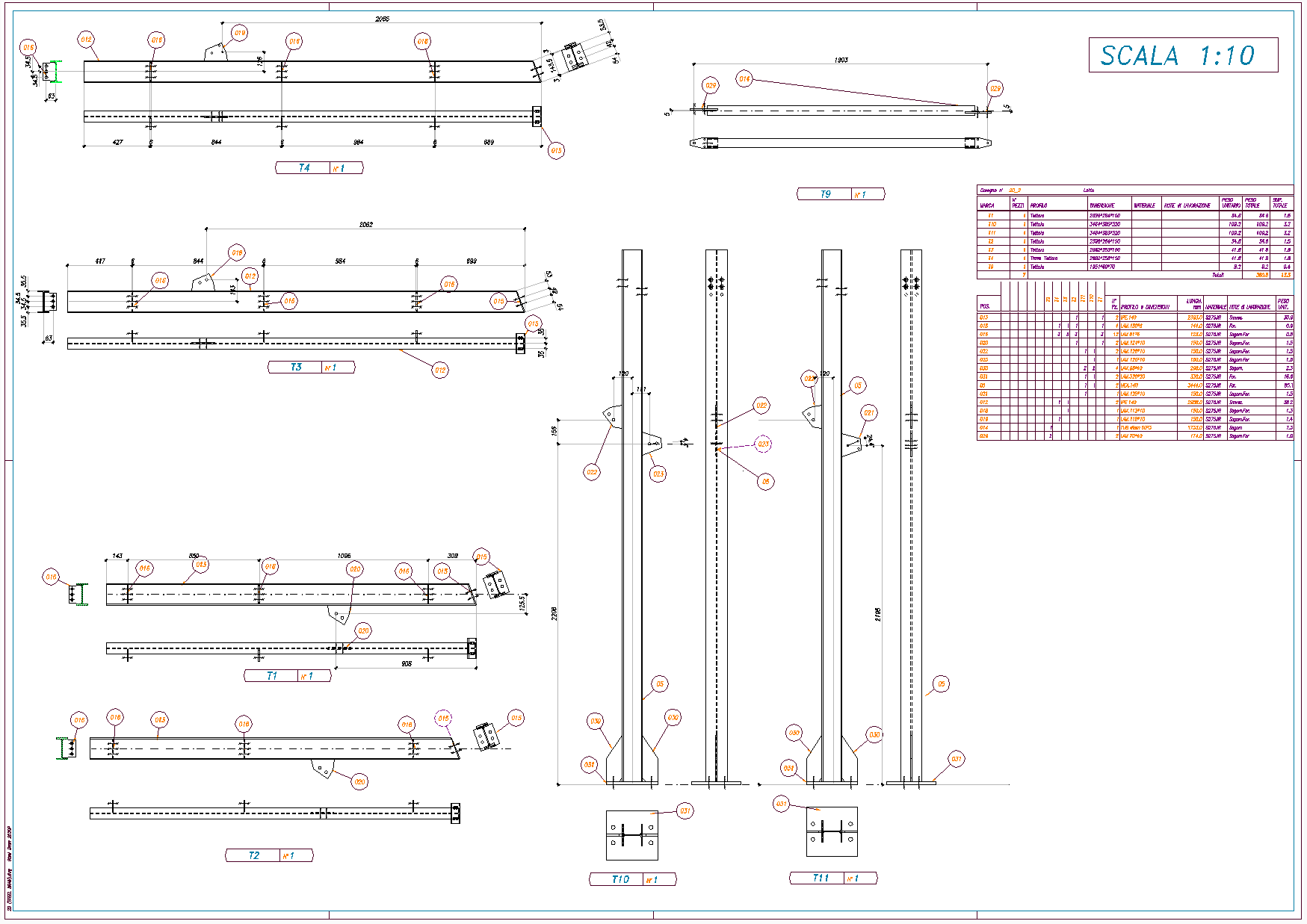

2. Un disegno di ciascuna Marca singola, ad esempio la colonna T11.

Nel disegno di ogni MARCA sono indicate le POSIZIONI. Ad esempio la posizione 022 e' una piastra da saldarsi per comporre la MARCA T11.

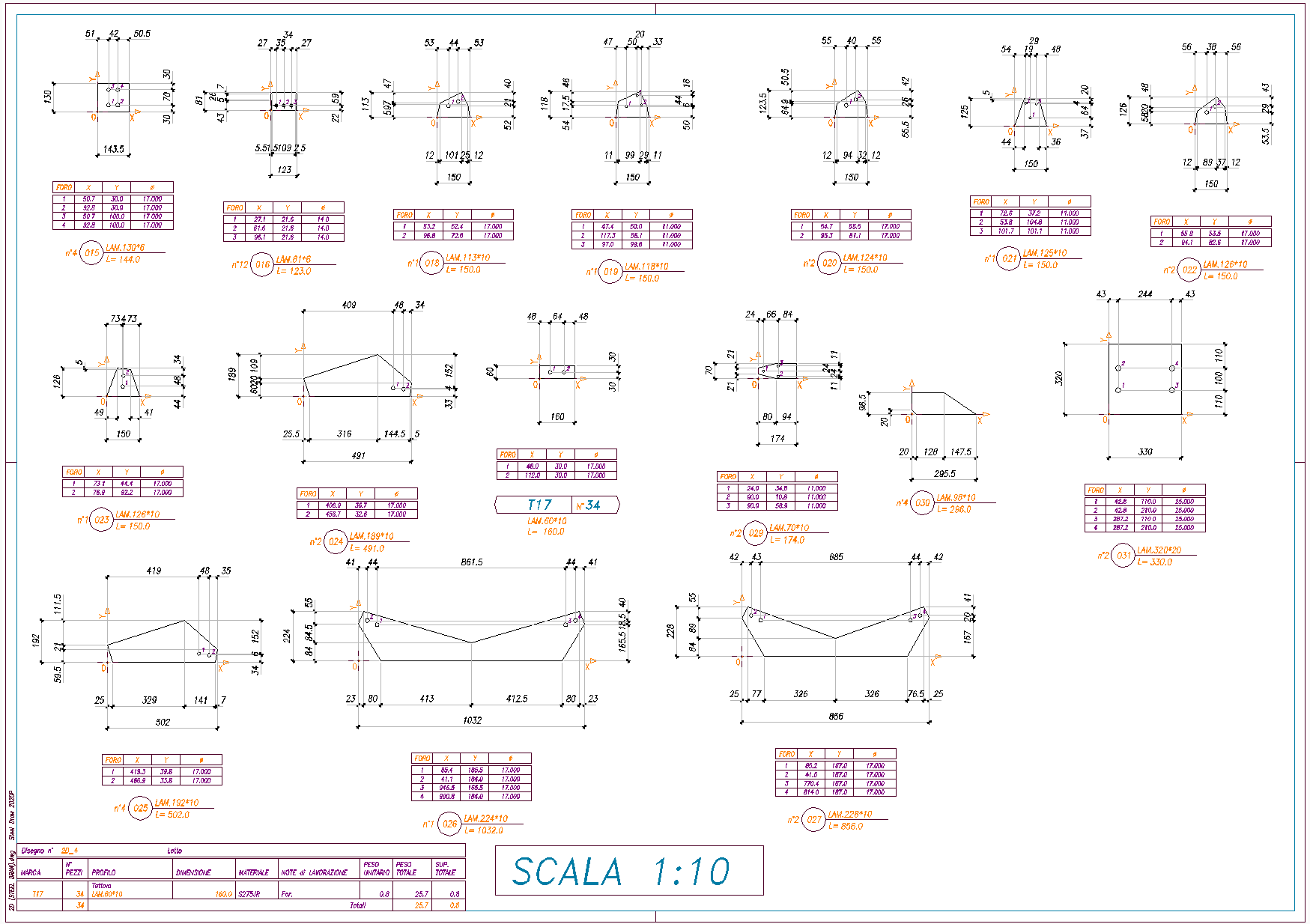

3. Un disegno di dettaglio per ciascuna POSIZIONE. Ad esempio viene indicata la posizione 022, una lamiera di spessore 10mm, nel disegno delle POSIZIONI SINGOLE.


Tutti i disegni sono corredati da Tabelle che contano pezzi, volumi e pesi di acciaio, quantita' di bulloni.

le quotature delle posizioni sono automatiche.


Con la versione Steel Draw Engineering

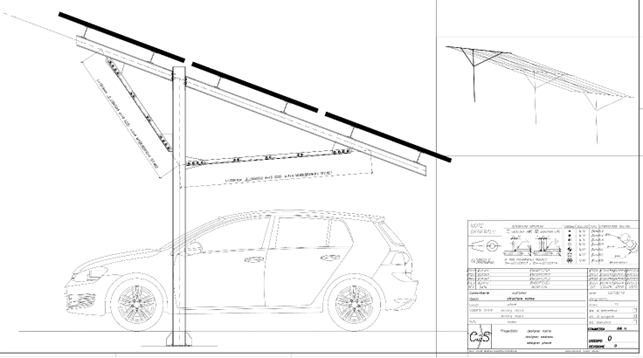

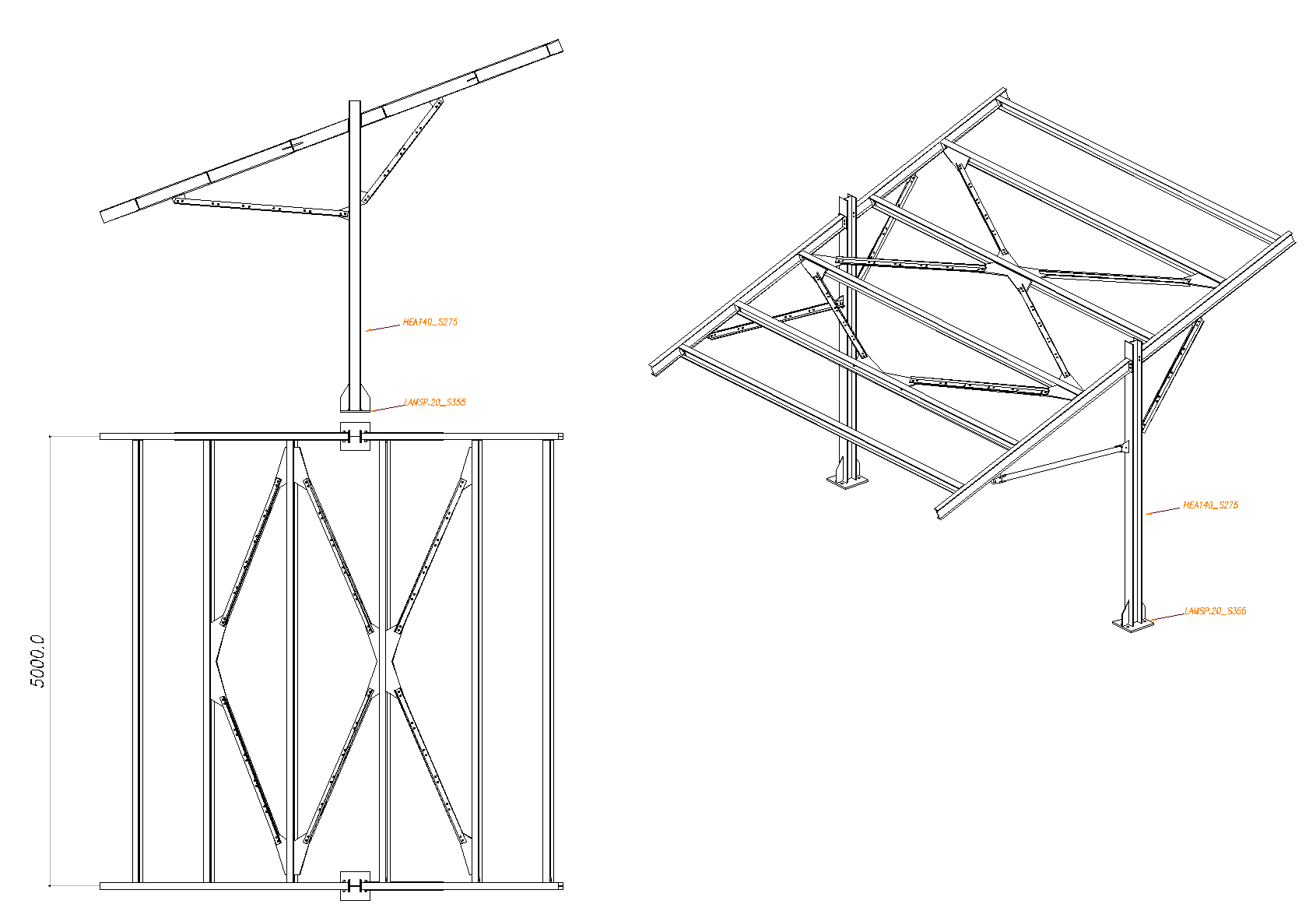

Potrete descrivere la stessa tettoia con un disegno di questo tipo, nel quale sono indicati dettagli, profili, materiali, bulloni, ma non redatti in automatico i disegni di officina.
