In questa pagina viene spiegato come importare un modello di MIDAS Gen in CalcS.


Dopo l'importazione, CalcS potrà effettuare il calcolo ed il disegno esecutivo dei dettagli costruttivi ottenuti automaticamente a partire dal vostro modello strutturale unifilare MIDAS (saldature, bullonature, piastre).

Tale disegno esecutivo potrà essere esportato in formatoc CAD (Esportare una scheda di calcolo in CAD).

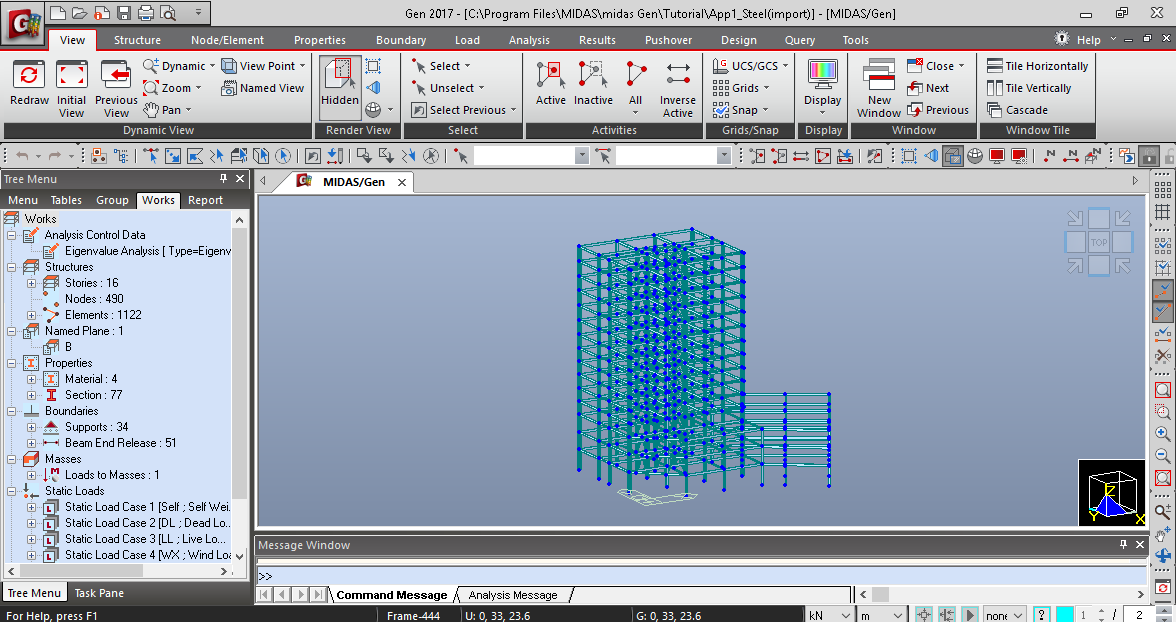

Come esempio, si parte da un modello definito in MIDAS (in questo caso l'esempio è un file tutorial di MIDAS chiamato "App1_Steel"), mostrato nell'immagine sottostante.



Importare in CalcS un modello ad elementi finiti da MIDAS è davvero semplice.

Come primo passo si esporta il modello da MIDAS. In particolare dal menu "File" di MIDAS cliccare su "Export".

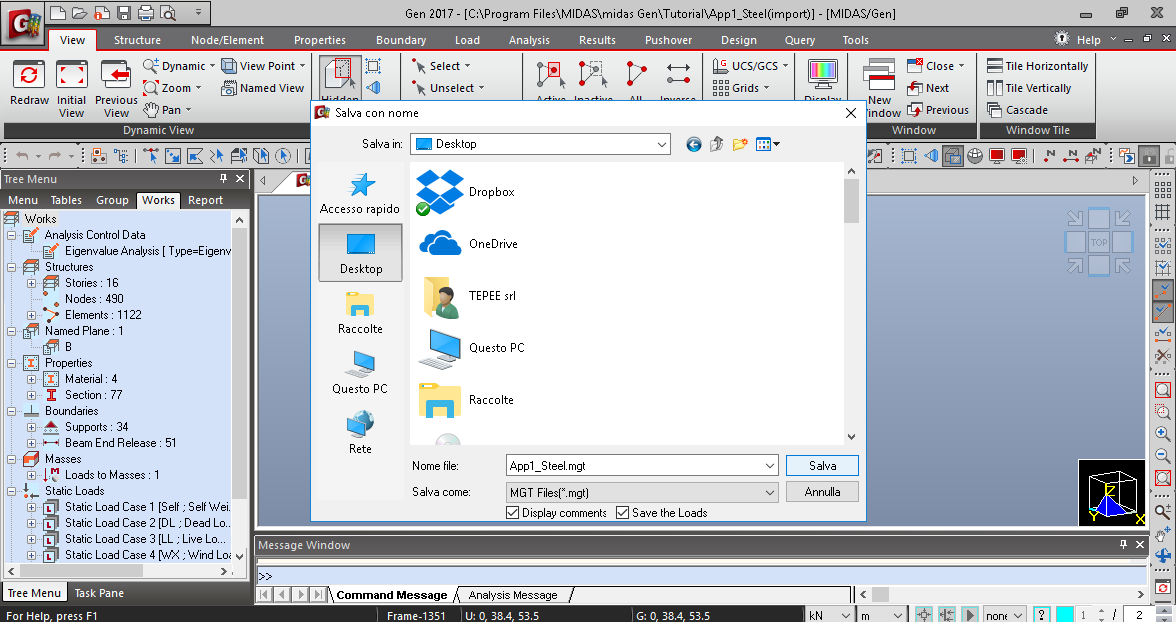

Scegliere di esportare il modello di MIDAS come file .MGT.



Successivamente selezionare la cartella in cui salvare il file esportato (ricordarsi di spuntare le caselle "Display comments" e "Save the loads").

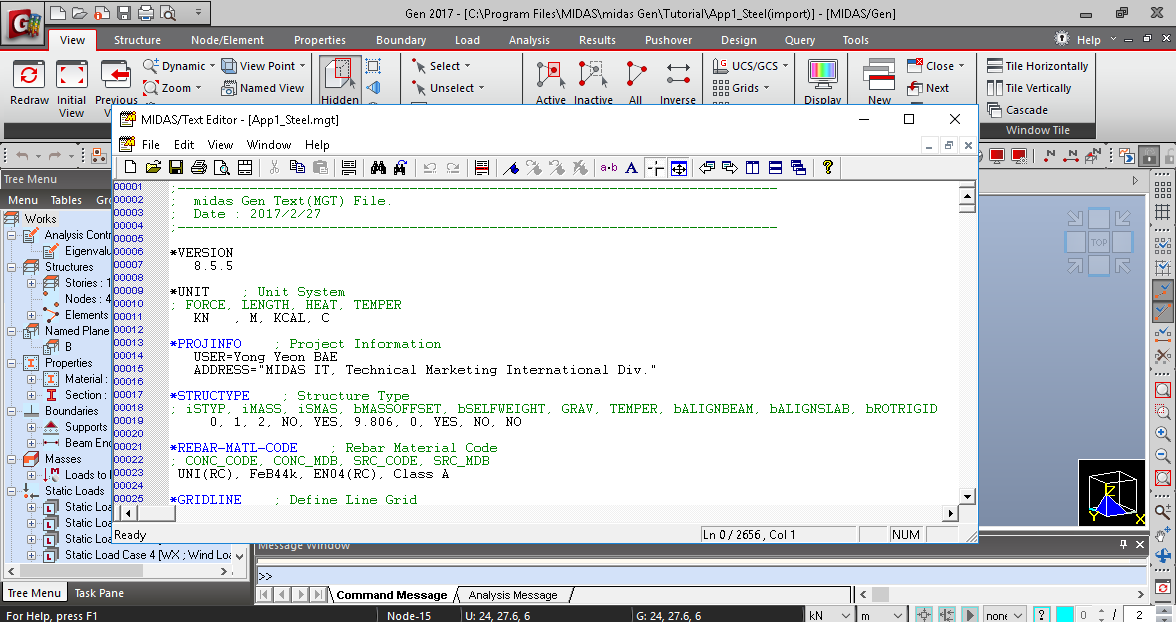

Il file .MGT generato viene mostrato all'utente. Chiudere il file .MGT appena generato. Ora il modello MIDAS può essere importato con CalcS:

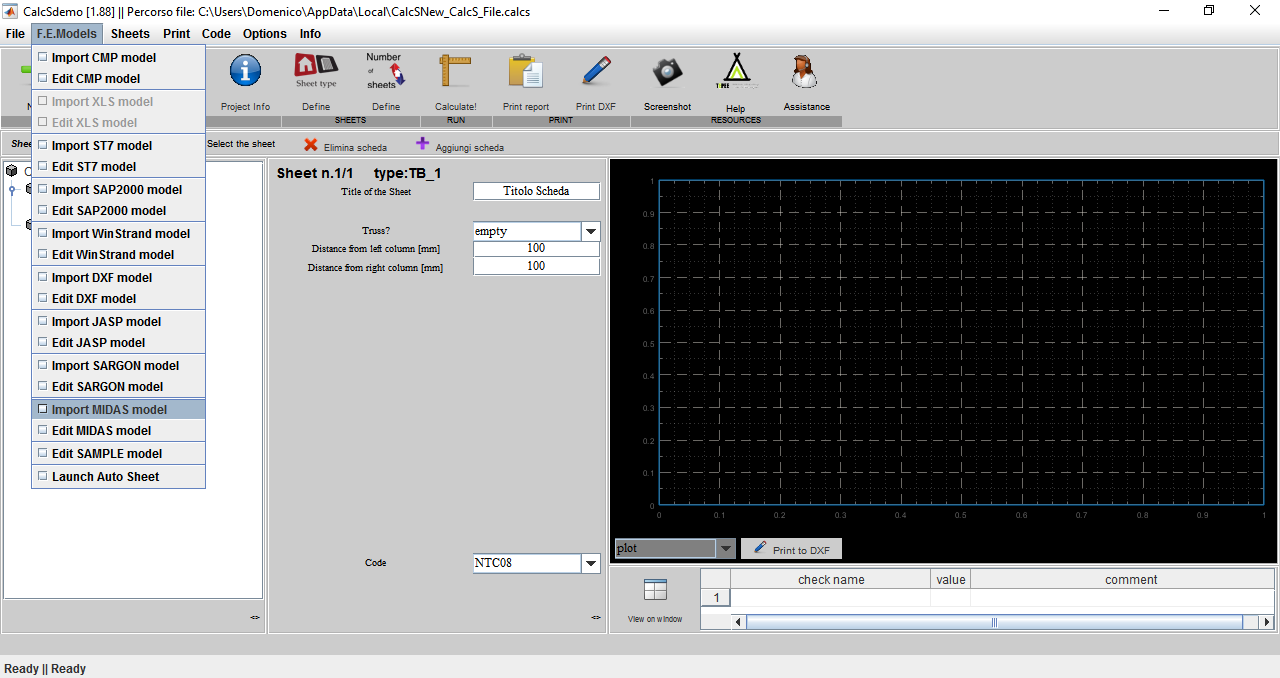

Per importare un modello scegliere "F.E.Models" -> "Import MIDAS Model"



CalcS vi chiederà di localizzare sull'Hard Disk un file "*.mgt". Basterà indicare il percorso del file esportato da MIDAS. Easy....!


A questo punto il modello sarà importato! Potete visualizzarlo nel viewer interno di CalcS

ed effettuare il calcolo di tuti i dettagli ed il disegno costruttivo dei vari macroelementi.
