importare da Straus7
In questa pagina viene spiegato come importare un modello di Straus in CalcS al fine di ricavare dei disegni esecutivi di cantiere a partire dal modello ad elementi finiti realizzato in Straus.
Dopo l'importazione, CalcS potrà effettuare il calcolo di tutti i dettagli costruttivi (saldature, bullonature, piastre) ed il disegno esecutivo in formato CAD (Esportare una scheda di calcolo in CAD ).
Straus è un software ad elementi finiti general purpose abbastanza diffuso a livello mondiale, al di fuori del territorio italiano è chiamato "Strand7".

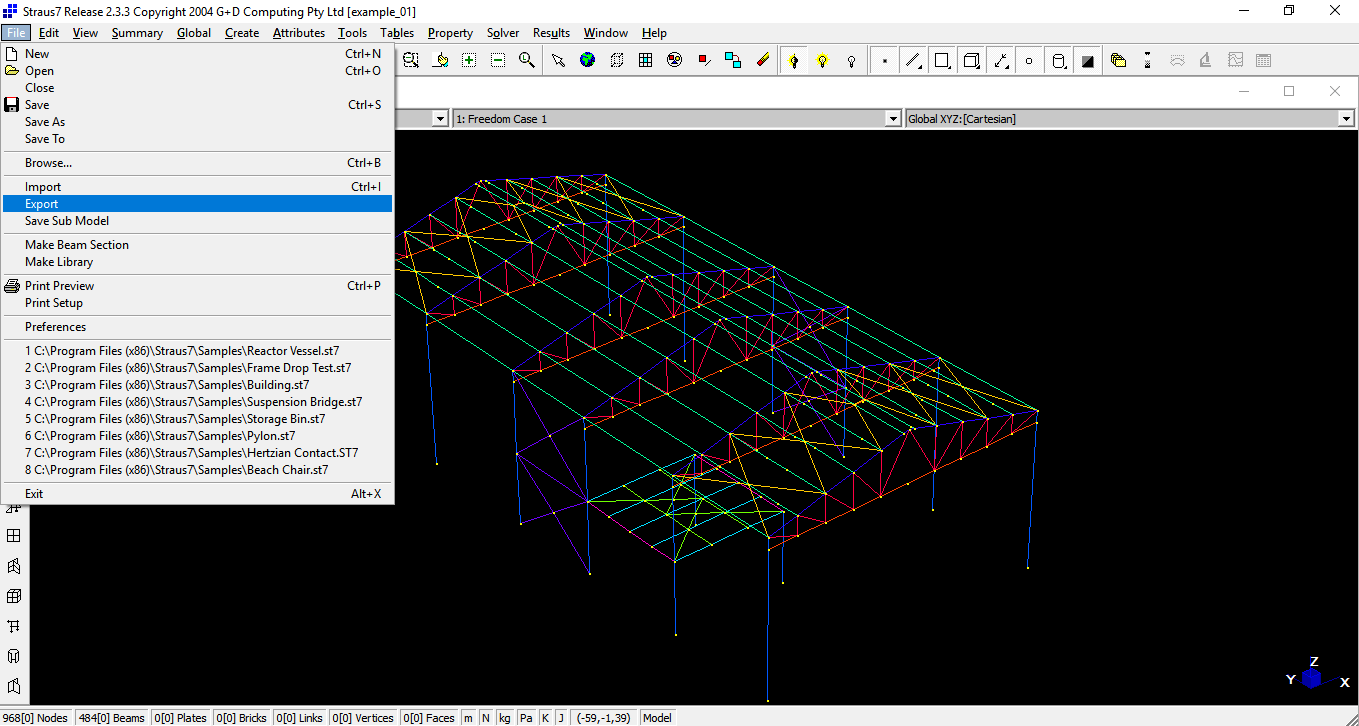

Importare da Straus è davvero semplicissimo: dal menu "File" di Strand7 scegliere "Export".

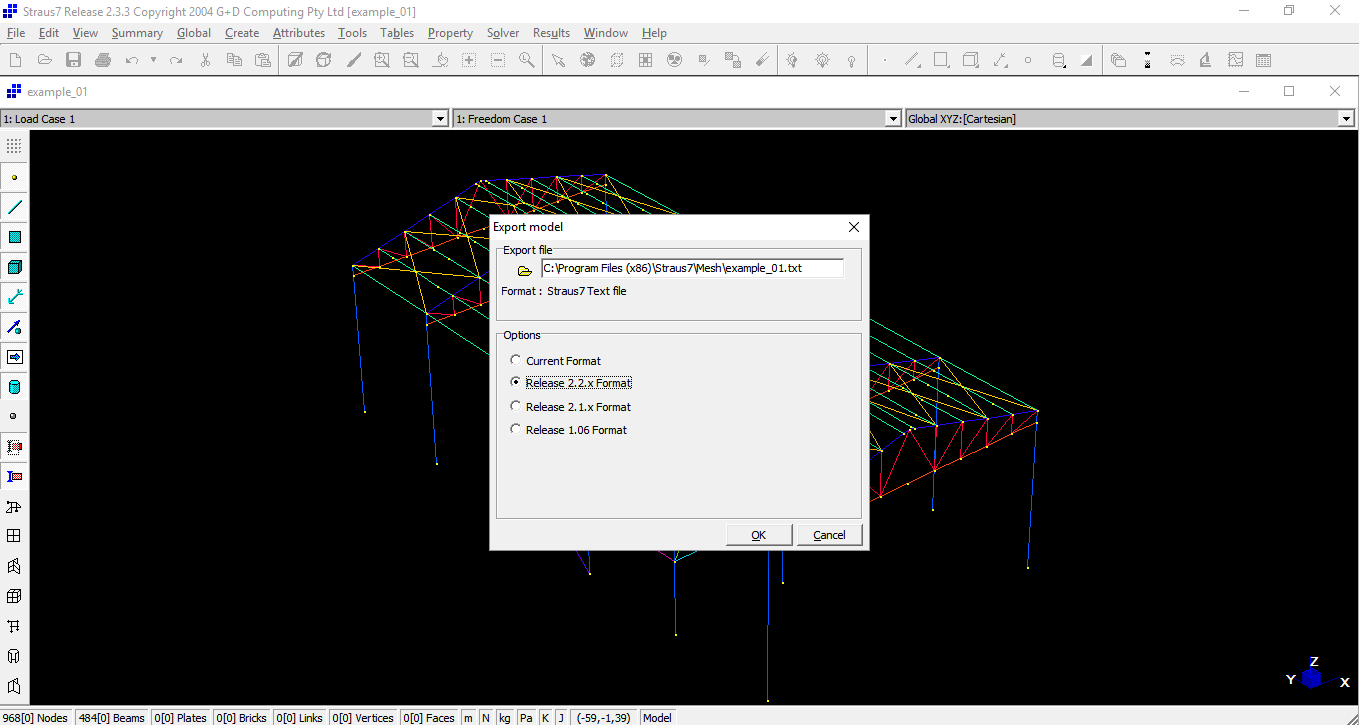

Scegliere di esportare il modello di Straus come file .txt
e selezionare la release 2.2.x format
Il file .txt così generato può essere importato con CalcS:
Per importare un modello scegliere "F.E.Models"->"import ST7 Model"

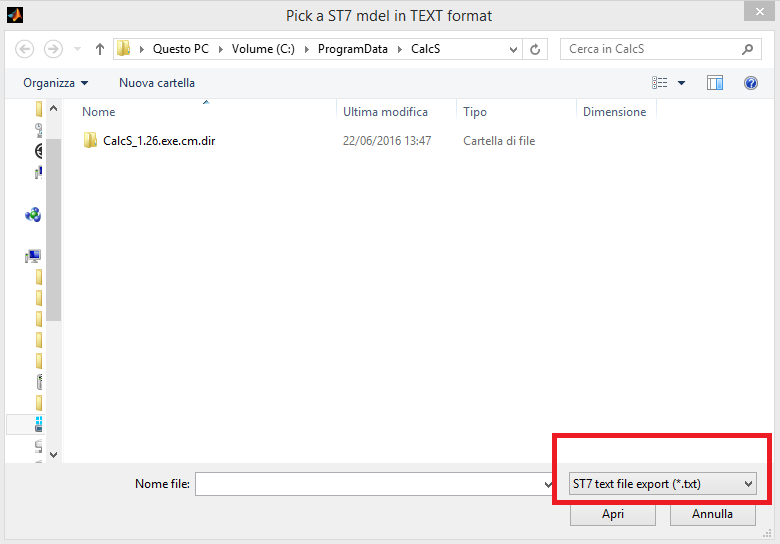

CalcS vi chiederà di localizzare sull'Hard Disk un file "*.txt".
A questo punto il modello sarà importato! Potete visualizzarlo nel viewer interno di CalcS
o editarne le proprietà delle sezioni trasversali e dei materiali.
Infine potete effettuare il calcolo di tuti i dettagli ed il disegno costruttivo dei vari macroelementi.
Guarda anche il video tutorial CalcS + Straus7!
