Questa scheda esegue il calcolo della componente del pannello d'anima della colonna soggetta a forza di taglio realizza i disegni rappresentativo del giunto colonna-trave.

Rappresenta il calcolo di un "componente" così come definito da EN-1993-1-8 (Eurocodice sulle strutture in acciaio, progettazione dei collegamenti).

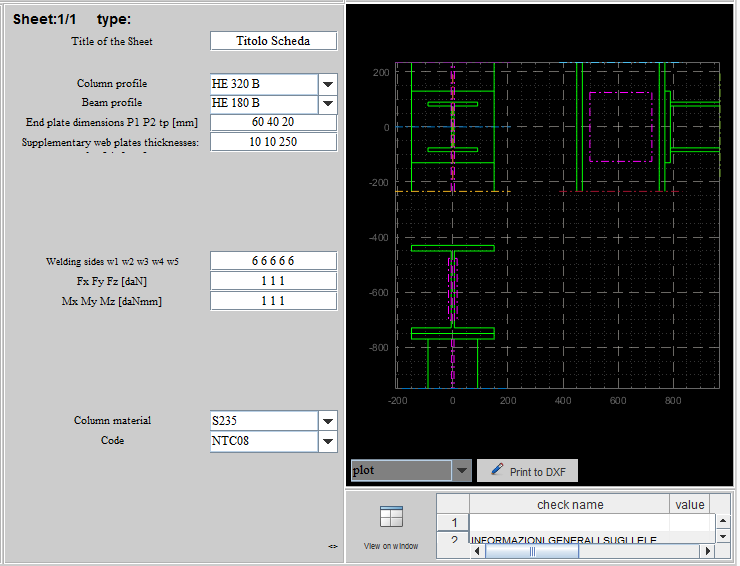

La scheda di calcolo si presenta in CalcS come nella figura sottostante:



Di seguito si descrivono i diversi "campi" da compilare nella scheda da parte del progettista, per eseguire il calcolo e stampare la relativa relazione (in cui vengono riepilogati i dati di input e le verifiche che vengono eseguite).


Titolo della scheda: Titolo che il progettista può attribuire alla scheda, personalizzandola.


Profilo della colonna: profilo della colonna dall'elenco.


Profilo della trave: profilo della trave dall'elenco.

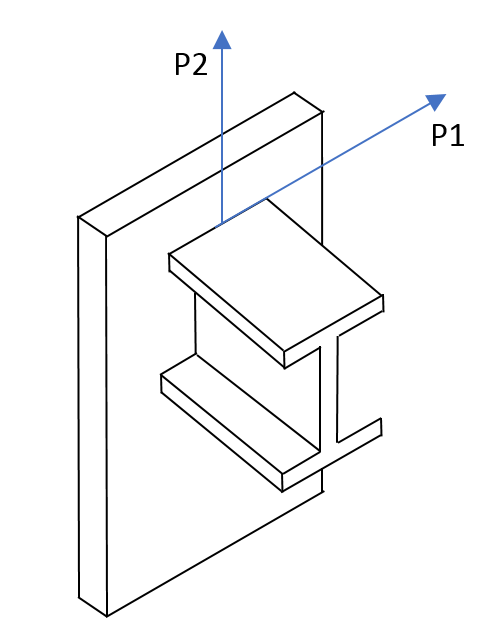

Dimensioni della End plate P1 P2 tp : dimensioni in [mm] della piastra P1 e P2 ed il suo spessore tp.


Supplementary web plate thicknesses: spessore piatto d'anima supplementare (che si assume essere nello stesso materiale della colonna), in particolare i due spessori e l'altezza della piastra, tenendo in considerazione che entrarà nel calcolo solo lo spessore maggiore. Infatti la UNI EN 1993-1-8 afferma che nel caso in cui sia presente una piatto d'anima supplementare sulla colonna, allora l'area di taglio verrà incrementata di bs x twc .


Fx Fy Fz : forze di progetto nella trave (non impiegate nel calcolo della determinazione della resistenza del pannello di anima).


Mx My Mz : momenti di progetto nella trave (non impiegate nel calcolo della determinazione della resistenza del pannello di anima).


Materiale della colonna: materiale della colonna. Selezionabile dal menù a tendina.


Normativa: norma da seguire per il calcolo e le verifiche. Selezionabile dal menù a tendina.


Una volta compilata la scheda, con il comando "Calcola!" CalcS esegue quanto richiesto. Si ottiene il risultato nel riquadro in basso, oppure cliccando su "View on window". Inoltre "Print dxf" permette di ottenere in formato ".dxf" gli esecutivi del nodo.


Note sul calcolo eseguito

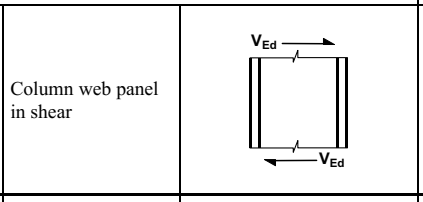

Per la verifica della componente pannello di anima a taglio si fa riferimento al paragrafo 6.2.6.1 del UNI EN1993-1-8, che utilizza il metodo delle componenti.





La resistenza plastica a taglio è data da (formula 6.7 del UNI EN 1993-1-8):

f y,wc: tensione di snervamento dell'anima della colonna.

γ M0 : coefficente di sicurezza

Avc area di taglio della colonna (EN 1993-1-1)


Avc= A - 2btf + (tw + 2r) x tf +bstwc


con:


A: area del profilo

b: base del profilo

tf: spessore dell'ala

tw: spessore dell'anima

r: raggio di raccordo

bs=twc - 2*r-2*tf   spessore piastra (vedi disegno)

twc: altezza dell'anima della colonna (vedi disegno)



Esempio

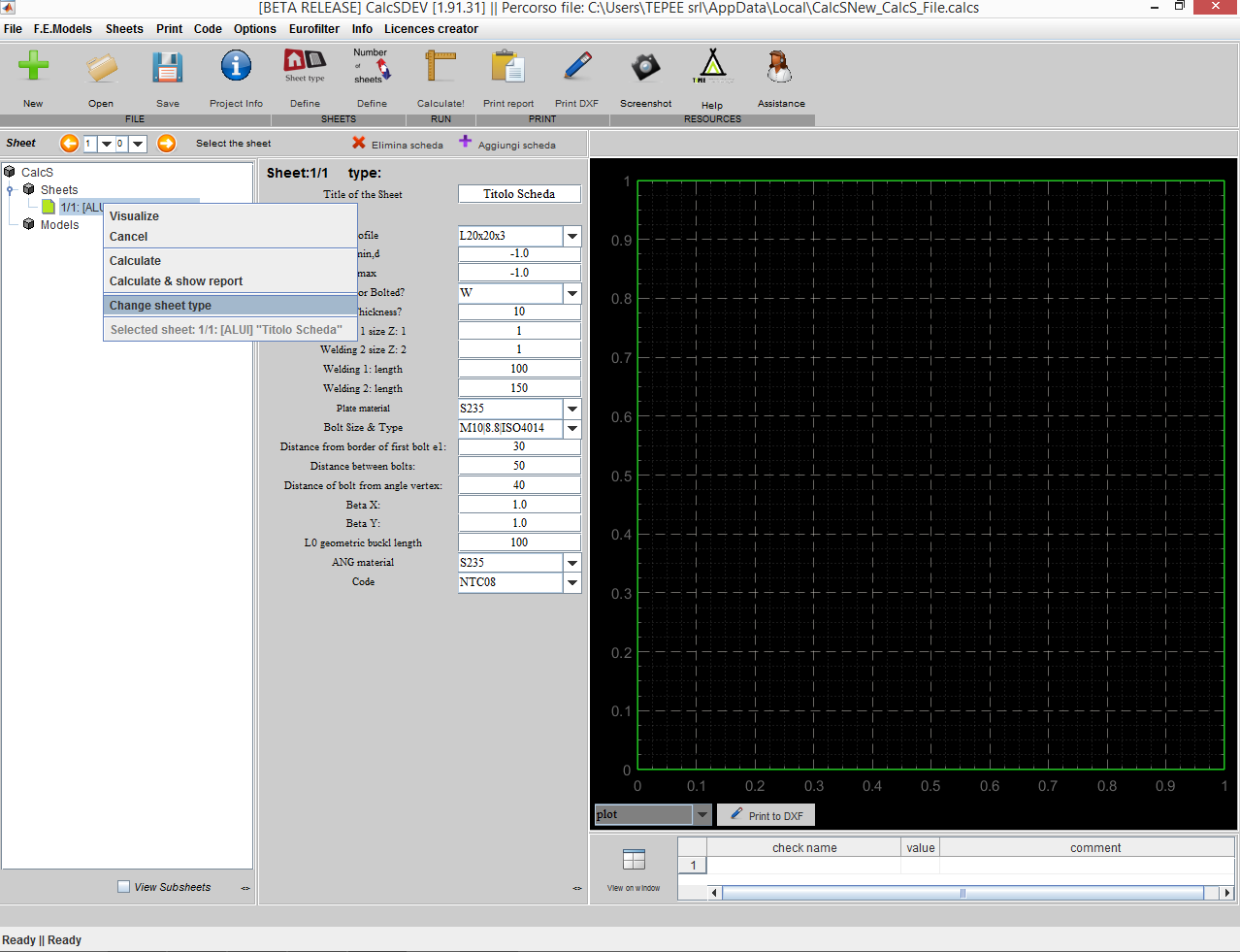

Si cambia la tipologia di scheda con tasto destro "Change sheet type" e si sceglie tra quelle proposte "[EN 1993_1_8_WebPanelInShear]".


Volendo si può attribuire un titolo personalizzato alla scheda inserendolo nel campo "Title of the Sheet".

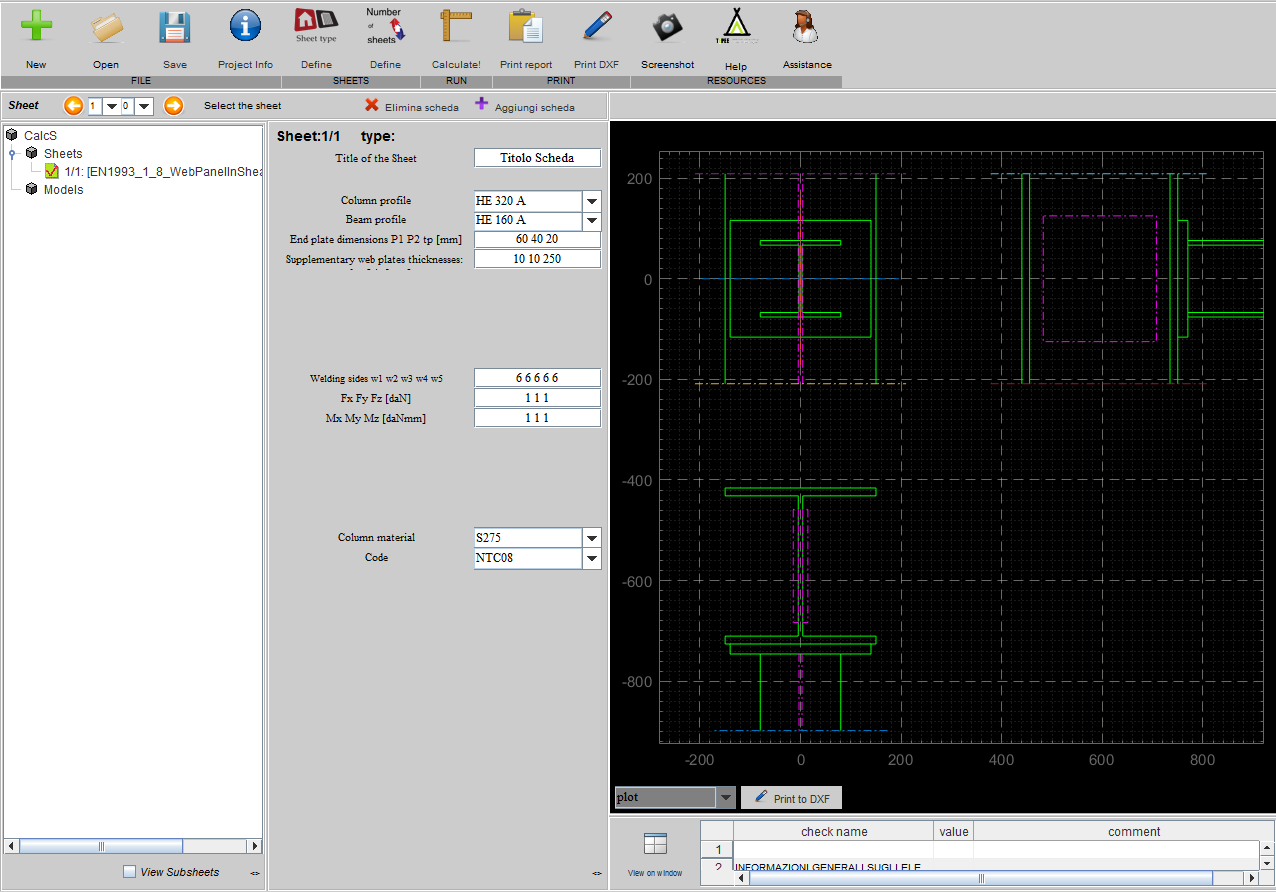

Si procede compilando i campi richiesti per la componente del pannello d'anima della colonna sotto l'azione del taglio:


Column profile: HE 320 A


Beam profile: HE 160 A


End plate dimension P1 P2 tp [mm]: 60 40 20



Supplementary web plate thicknesses: 10 10 250


Fx Fy Fz : 1 1 1


Mx My Mz : 1 1 1


Column material:  S275





Si calcola l'area di taglio della colonna:


Avc= A - 2btf + (tw + 2r) tf +bstwc= 12436.8 - 2*300*15.5+(9+2*27)+(310-2*27-2*15.5)*10=6360.2mm2


Vwp,Rd = (0.9*f y,wc*Avc ) / 3 * γ M0 = (0.9*275*6360.2) / (3 *1.05) = 869695 N

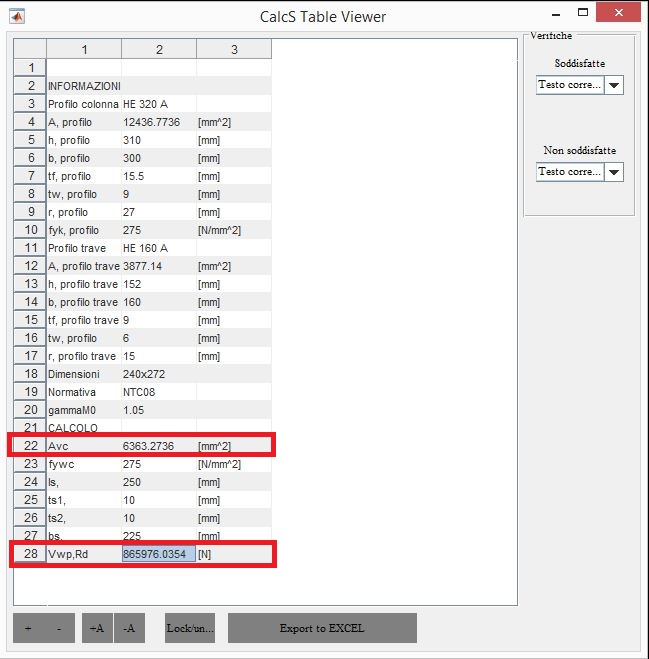

Si confronta di seguito questi risultati con quelli ottenuti cliccando su "Calculate!" :




"Print to DXF" rende accessibili i dettagli costruttivi in formato ".dxf".
