UAC (profili ad U accoppiati soggetti a carico di punta [] o ][)
La scheda di calcolo "UAC", profili a U accoppiati con calastrelli (simbolo "[]") o con imbottiture (simbolo "]["), è la scheda che permette di progettare e verificare un'asta formata dall'accoppiamento di due profili a U (serie UPN, U) e il relativo giunto d'estremità, costituito da una piastra saldata.
In CalcS questo tipo di elemento è considerato soggetto solo ad azione assiale di compressione o trazione.
Questo elemento costruttivo è particolarmente utilizzato nelle travature reticolari tipiche, nelle controventature di piano, nell'accoppiamento di colonne, etc...

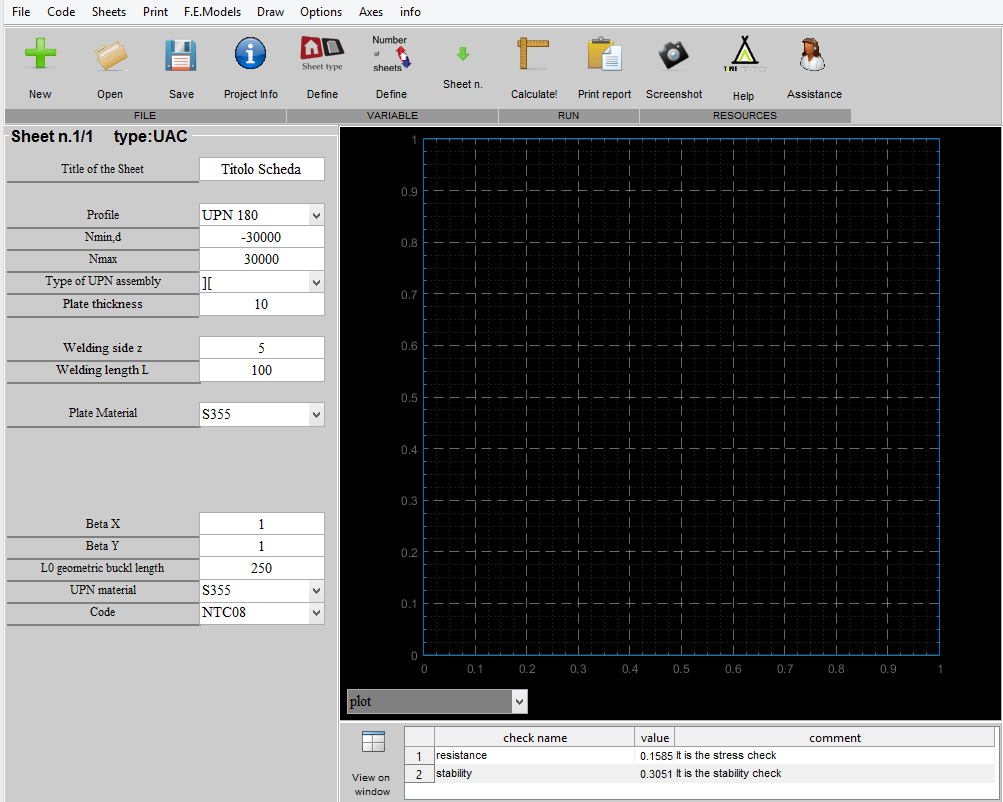

La scheda di calcolo si presenta in CalcS come rappresentato nella figura sottostante.
Di seguito si descrivono i vari "campi" da compilare nella scheda da parte del progettista per eseguire il calcolo e stampare la relativa relazione (in cui vengono riepilogate gran parte delle informazioni di input e le verifiche che vengono eseguite durante il calcolo).
"Title of the Sheet": è il titolo della scheda, in cui poter inserire informazioni sull'asta che si sta verificando (ad esempio il nome, "Controvento filo A"...).
"Profile": tipo di profilo a U o UPN (da scegliere dal menù a tendina).
"Nmin,d": azione assiale di progetto minima a cui l'asta è sottoposta (in daN). Se l'azione è di compressione usare valori negativi; se l'asta non è soggetta a compressione usare il vaolore 0.
"Nmax": azione assiale massima (di trazione) a cui l'asta è sottoposta (in daN).
"Type of UPN assembly": tipo di accoppiamento dei profili a U: "[]" se profili collegati con calastrelli (e quindi profili posti con anime distanti dal piatto di collegamento), "][" se profili collegati con imbottiture (anime dei profili vicine al piatto).
"Plate Thickness": spessore della piastra del collegamento d'estremità (in mm).
"Welding size z": spessore dei cordoni d'angolo (in mm) per il collegamento con la piastra d'estremità.
"Welding length L": lunghezza dei cordoni d'angolo (in mm).
"Plate material": materiale di cui è costituito il piatto del collegamento di estremità (da scegliere dal menù a tendina).
"Beta X": grado di vincolo all'instabilità dell'asta in direzione perpendicolare al piano in cui giace il piatto di collegamento.
"Beta Y": grado di vincolo all'instabilità dell'asta in direzione parallela al piano in cui giace il piatto di collegamento.
"L0 geometric buckl lenght": lunghezza geometrica effettiva dell'asta, in cm (moltiplicata per il Beta assegnato fornisce la lunghezza libera d'inflessione).
"UPN material": materiale di cui sono costituiti i profili a U (da scegliere dal menù a tendina).
"Code": norma da seguire per il calcolo e le verifiche.
Compilati tutti i valori di progetto richiesti, è possibile lanciare il comando "Calculate!", con il quale CalcS esegue il calcolo e le verifiche richieste, di cui si può prendere una rapida visione nel riquadro delle verifiche in basso.
Per generare il report-relazione di calcolo della scheda, basta cliccare il pulsante "Print report".
Nel report vengono riportate le caratteristiche geometriche dell'asta, le azioni di progetto e le verifiche; queste consistono sia in una verifica di resistenza dell'elemento strutturale che una di instabilità a carico di punta.
Viene inoltre verificato il collegamento saldato dell'asta alla piastra di estremità.
