Questa scheda consente il calcolo di un tirafondo, secondo alcune tipologie:

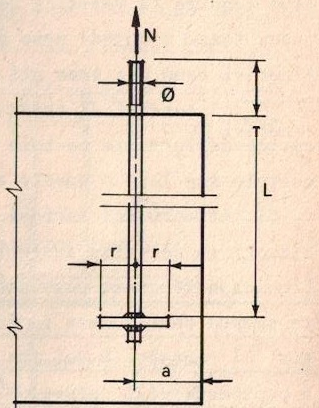

Tirafondo di tipo 1 (barra filettata con bolzone)

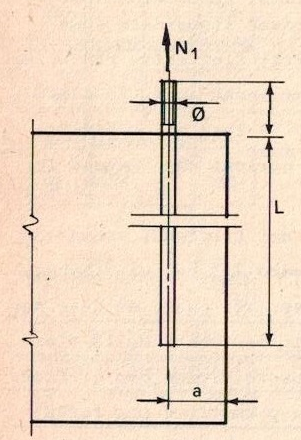

Tirafondo di tipo 2 (barra dritta)

1."Title of the Sheet": è il titolo della scheda.

2."Bolt Type": permettere di scegliere il tipo di bullone (a filetto parziale ISO 4014, a filetto totale ISO 4017), la classe e il diametro.

3. "Shear in threaded part?": CalcS chiede al progettista se deve eseguire il calcolo considerando l'area della sezione filettata del bullone (YES) o l'area della sezione non filettata (NO).

4."L" La lunghezza della parte di tirafondo immersa in calcestruzzo

5. "Lout" la lunghezza della parte di tirafondo fuori calcestruzzo

6. "Tipo" Se di tipo 1 o 2

7. "t, b" Spessore e lato del bolzone (se di tipo 1)

8. "a" La distanza dal bordo del calcestruzzo

9. "Nd" La azione di design sul tirafondo (daN)

18 "Materiale Bolzone" (se di tipo 1, altrimenti non usato nel calcolo)

19. "Calcestruzzo"

20. "Norma"

La scheda effettua la verifica del tirafondo verificando che sia Nd/Nrd<=1, per ulteriori dettagli vedere Dettagli sul calcolo del tirafondo.
